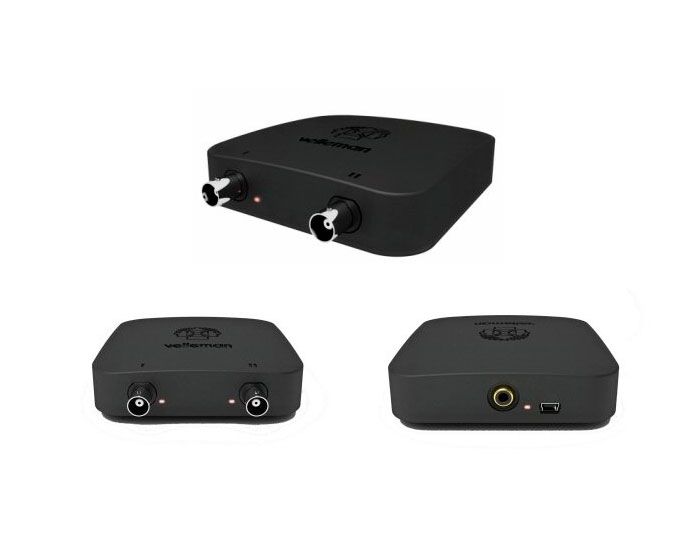

Oscilloscope/générateur de signaux pour PC avec connexion USB

Caractéristiques

• Générateur de fonction:
  • stabilité à base de cristal quartz
  • formes d'onde standard: sinus, carré, triangle
  • signaux composés prédéfinis: sine(x)/x, sweep, ...
• Oscilloscope:
  • fonction de configuration automatique et option X10
  • fonction de prédémarrage
  • lecture: True RMS, dBV, dBm, p to p, Duty cycle, Frequency…
  • modes de persistance: gradient de couleurs, persistance variable ou infinie
• Enregistreur de signaux transitoires:
  • sauvegarde automatique de données
  • enregistrement automatique pour plus d'un an
  • sauvegarde et restitution d'écrans
• Bode plotter:
  • synchronisation automatisée entre l'oscilloscope et le générateur
  • fonction d'échelle logarithmique
  • échelle volt ou dB
  • tracé en phase
• Analyseur de spectres:
  • échelle de temps linéaire ou logarithmique
  • principe de fonctionnement: FFT (Fast Fourier Transform)
  • canal d'entrée FFT: CH1 ou CH2
  • fonction zoom
• Contenu de la boîte:
  • notice d'emploi
  • USB PC Scope + Generator
  • câble USB

Spécifications

• Générale:
  • marqueurs pour : amplitude/tension et fréquence/temps
  • raccordement à l'entrée: CC, CA et GND
  • alimentation par port USB (500mA)
  • dimensions: 100 x 100 x 35mm
• Générateur de fonction:
  • amplitude: 200mVpp à 10Vpp @ 1KHz// 0 ohms
  • résolution verticale: 8 bits
  • délai montant/descendant onde carrée: 0.3µs
  • fréquence d'échantillonnage: 25MHz
  • distorsion typique onde sinusoïdale (THD): < 1%
  • impédance de sortie: 50 ohms
  • plage de fréquence: de 0.5Hz à 500KHz (1MHz onde sinusoïdale)
• Oscilloscope:
  • bande passante: two channels DC to 12 MHz ±3dB
  • impédance d'entrée: 1 Mohm / 30pF
  • tension d'entrée max.: 30V (AC + DC)
  • base de temps: 0.1µs à 500ms / division
  • plage de l'entrée: 10mV à 3V/division
  • sensibilité d'entrée: 0.3mV résolution de l'afficheur
  • durée d'enregistrement: 4K échantillons / canal
  • fréquence d'échantillonnage pour signaux répétitifs: 250Hz à 25MHz
• Enregistreur de signaux transitoires:
  • échelle de temps: 20ms/div à 2000s/div
  • temps d'enregistrement max.: 9.4heures/écran
  • nombre max. d'échantillons: 100/s
  • nombre min. d'échantillons: 1 échantill. / 20s
• Bode plotter:
  • plage de tension: 10mV, 30mV, 0.1V, 0.3V, 1V, 3V
  • plage de fréquence: 1KHz , 10KHz, 100KHz, 500KHz
  • fréquence de départ: 1Hz,10Hz, 100Hz, 1KHz, 10KHz, 100KHz
• Analyseur de spectres:
  • échelle de fréquence: 0 .. 120Hz à 12MHz
  • résolution FFT: 2048 lignes
• Exigences min. du système:
  • PC compatible avec IBM
  • Windows™ XP, Vista, 7 *
  • carte vidéo SVGA (min.1024 x 768)
  • souris
  • port USB libre 1.1 ou 2.0
