Carte de pilotage Klip Motor Driver pour BBC micro:bit - Kitronik

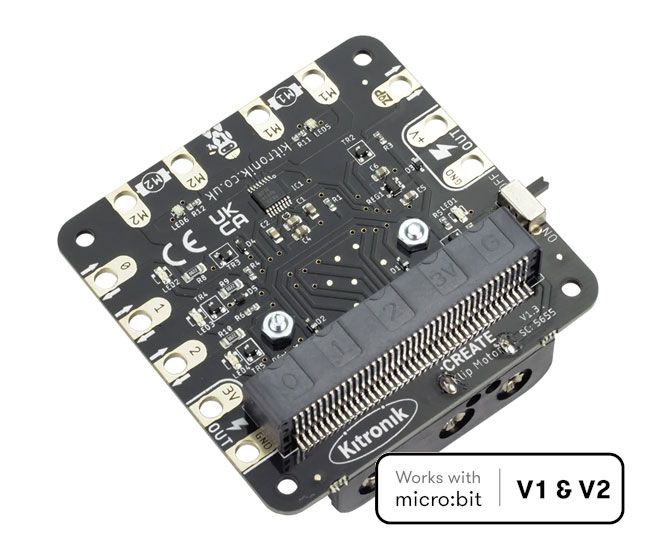

Le Kitronik Klip Motor Driver pour BBC micro:bit (V1 et V2) est une carte pour contrôler la vitesse et le sens de rotation de deux moteurs. Elle est facile à utiliser avec ses connecteurs pour pinces crocodiles ou fiches bananes, même pour les jeunes enfants.
Le Klip Motor Driver pour BBC micro:bit pilote des moteurs et relaie également les broches 0, 1, 2, 3V et GDN de la BBC micro:bit. Il possède une connexion GND supplémentaire ainsi qu’une sortie pour moudule zip LED. Tous les connecteurs sont prévus pour éviter d’avoir à souder ou à manipuler des blocs de connexion.
Remarque :
Si le BBC micro:bit est alimenté par son connecteur USB, et qu'il n'y a pas de piles insérées, il n'y aura pas de courant à la connexion de sortie 3V - ceci afin d'assurer une protection contre les surtensions pour la BBC micro:bit.
LES PLUS
• Connexions par fiches bananes ou pinces crocodiles
• Expérimentations faciles pour les jeunes enfants.
• LEDs d’état pour surveiller l’activité et indiquer dans quelle direction chaque moteur tourne
• Kitronik a produit un ensemble de blocs personnalisés pour l'éditeur MakeCode afin de simplifier l'utilisation du Klip Motor Driver.
CARACTÉRISTIQUES TECHNIQUES
• Alimentation : 4,5V (3 piles AA - rechargeables ou alcalines recommandées)
• Tension régulée (alimentation BBC micro:bit) : 3,3V
• Courant maximum (tension nominale) :
6A (Total de l'alimentation commutée),
150mA (Total de la sortie 3V, avec 100mA pour BBC micro:bit),
15mA (Total des broches entrée/sortie de BBC micro:bit)
• Connexions par pinces crocodiles :
• sortie 3,3V
• 1 sortie +V (tension de la batterie, sortie maximale de 3A)
• 2 GND3 broches entrée/sortie du BBC micro:bit (broches 0, 1 et 2)
1 Sortie de signal LED ZIP2 Sorties moteur (2 canaux chacune)
Référence Kitronik: 5655
Compatible BBC micro:bit V1 & V2
