Carte suivi de ligne Clippable Detector pour BBC micro:bit - Kitronik
La carte Clippable Detector pour BBC micro:bit détecte la lumière, les objets et peut suivre des lignes. Elle est compatible avec les BBC micro:bit V1 & V2 et d’autres cartes Kitronik, comme le Klip Motor Driver.

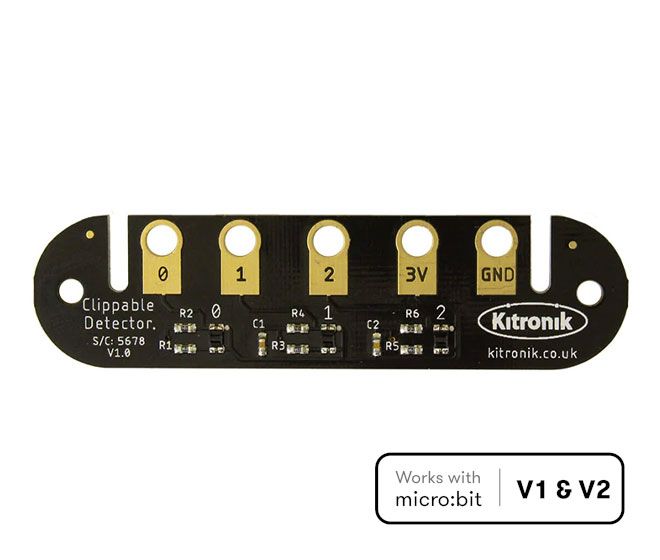

Kitronik Clippable Detector Board V1.0
La carte Clippable Detector pour BBC micro:bit détecte la lumière, les objets et peut suivre des lignes. Elle est compatible avec les BBC micro:bit V1 & V2 et d’autres cartes Kitronik, comme le Klip Motor Driver.
Elle est pourvue de 3 phototransistors qui détectent la réflectivité des différentes surfaces. Ce sont ces capteurs, régulièrement espacés, qui fournissent une tension analogique au BBC micro:bit.
Les 5 connexions nécessaires pour un fonctionnement complet peuvent se faire avec des pinces crocodiles.
CARACTÉRISTIQUES
• Carte pour détecter de la lumière, des objets ou suivre des lignes.
• 3 phototransistors détectent la réflectivité de différentes surfaces.
• Connection par vis ou câbles pinces crocodiles
• Codage MakeCode et MicroPython
• Tension de fonctionnement (Vcc) : 2V - 5,5V
• Nombre de canaux de sortie : 3
• Courant maximal (à 3V) : 54mA
• Broche P0 : Sortie analogique du capteur
• Broche P1 : Sortie analogique du capteur
• Broche P2 : Sortie analogique capteur
• 3V : Alimentation en tension
• GND : Connexion à la terre
Dimensions de la carte :
- Longueur : 77mm.
- Largeur : 20mm.
- Hauteur : 2.8mm.
- Diamètre du trou de montage : 3mm
Référence Kitronik: 5678
Compatible BBC micro:bit V1 & V2
